La esfera se representa mediante dos circunferencias una para cada proyección, en la esfera tenemos que tener en cuenta su eje, centro, paralelos y hemisferios.
en esta primera publicación de la esfera vamos a ver dos secciones
En esta primera sección producida por un plano horizontal nos damos cuenta que cualquier plano produce un círculo como sección a la esfera, en este caso sus proyecciones son un segmento, la proyección vertical y un círculo la proyección horizontal de diámetro la magnitud de la proyección vertical.
Os dejo el enlace para que mováis en GEOGEBRA el plano y veáis distintas posibilidades.

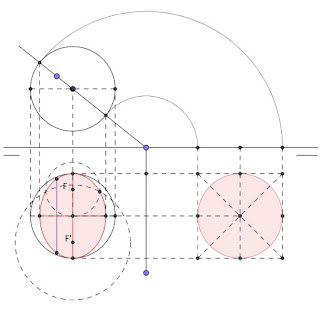

La siguiente sección es un plano proyectante vertical que pasa por el centro de la esfera con lo que la sección será un círculo de diámetro el mismo de la esfera. Si tenemos esto en cuenta haremos la verdadera magnitud y nos quedará dibujar la proyección horizontal que será una elipse de eje mayor el diámetro de la esfera.
Y menor la distancia entre proyecciones de los extremos de la proyección vertical, después dibujamos la proyección horizontal,(LA ELPSE), también podemos dibujar una circunferencia en el abatimiento y trasladamos por afinidad puntos hasta que podamos dibujar la ELIPSE.
Mañana más esfera ¡Ánimo!
